数控轧辊横肋槽和标志组合加工机床

XK9350A

XK9350系列数控螺纹钢轧辊月牙槽铣床适合加工直径小于500mm，长度小于2500mm的轧辊，可自动加工φ6~φ50螺纹钢轧辊的各种规格月牙槽、等高肋槽（完全符合GB1499-2018标准）。

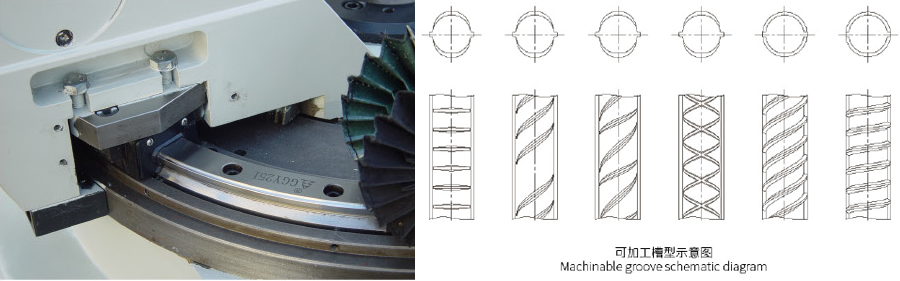

XK9350系列数控螺纹钢轧辊月牙槽铣床适合加工直径小于500mm，长度小于2500mm的轧辊，可自动加工φ6~φ50螺纹钢轧辊的各种规格月牙槽、等高肋槽（完全符合GB1499-2018标准）。机床按客户要求自动切削不同旋向、任意螺旋升角的月牙槽，能在轧辊周向任意等分（或不等分）的分度或空格；可在轧辊任意位置上自动刻制产品规格、等级、商标等标记（XK9350F、MTC2540除外）。还可以按用户要求对非标准轧辊的进行任意槽型、文字、标记加工。达到功能突出、一机多用的目的。

铣头采用新型滚动圆弧导轨支承，解决了铣头支撑的刚性问题，同时大大提高了回转方向的灵敏度及定位精度。洗头电机采用大功率2.2KW电机驱动，保证切削过程中的稳定性。

机床纵向采用滚珠丝杆传动（避免齿轮齿条传动不精确的缺点），数控系统自动控制，能实现一道孔型到下一孔型自动移动，定位精确，无需人工手动移动。

机床尾座采用固定顶尖+高精度尾座旋转主轴结构，避免采用普通活动顶尖带来的支撑刚性不足的问题。

技术参数：

型号	工件材质	可加工轧辊直径	长度	适合螺纹规格	切削方式	主轴功率	主轴转速
XK9350	普通轧辊贝氏体轧辊等	Φ100~Φ500mm	2500mm	5~50mm	摆动雕铣	2.2KW	0~3000r/min
XK9350B	普通轧辊贝氏体轧辊等	Φ100~Φ500mm	2500mm	5~50mm	摆动雕铣	2.2KW	0~3000r/min
XK9350C	普通轧辊贝氏体轧辊等	Φ100~Φ500mm	2500mm	5~50mm	摆动雕铣	2.2KW	0~3000r/min

型号	切削速度	精度	头架主轴锥孔	机床外形尺寸	重量	控制系统	伺服驱动
XK9350	0~800mm/min	0.005mm	MS5#	4000×1580×1900mm	4.2T	华兴	步进电机
XK9350B	0~1000 mm/min	0.005	MS5#	4000×1580×1900mm	4.2T	广数/华兴	伺服电机
XK9350C	0~1200 mm/min	0.001	MS5#	4000×1580×1900mm	4.2T	西门子	伺服电机
